U字溝の地盤沈下対策工法まとめ｜軟弱地盤で沈ませない施工ポイント

U字溝の沈下や段差は、排水不良や破損につながり、歩行者や車両の安全も脅かします。放置せず、現場条件に合った対策を早めに打つことが大切です。

本記事では、沈下の主因を整理し、現場で実行しやすい対策工法と施工の勘所を具体的にまとめます。原因に合わせて工法を組み合わせれば、再発を抑え、安全で長持ちする水路にできます。

U字溝の地盤沈下とは？発生メカニズムと初期サイン

U字溝の沈下は、主に軟弱地盤の圧密、基礎・路盤の締固め不足、裏込め材の流出による空洞化などが複合的に作用して発生します。

特に路肩沿いは交通荷重や雨水の影響を受けやすく、コンクリート製品自体の自重も加わるため、沈下が急速に進行する場合があります。以下の初期サインを見逃さないことが、手戻りと補修コストの抑制につながります。

沈下の背景には、施工管理の問題だけでなく、地盤条件への理解不足が潜んでいることも少なくありません。次章で原因を分解し、適切な対処工法を判断するための基礎知識を整理します。

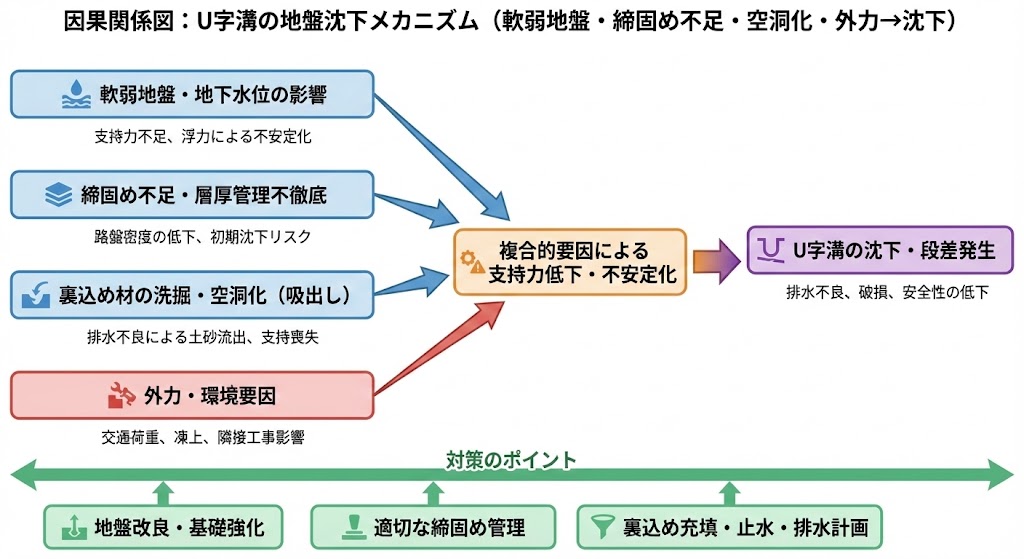

U字溝が沈下する主な原因

軟弱地盤と高い地下水位の影響

含水比が高く軟弱な粘性土地盤などは、構造物を支える支持力が不足しがちです。地下水位が高い地域では、適切な排水管理を怠ると浮力による浮き上がりやすべりが発生し、将来的な不同沈下の引き金となります。また、盛土の基礎地盤が弱い場合、U字溝と桝の接合部に応力が集中しやすくなります。

締固め不足と層厚管理の不徹底

路床・路盤の施工において、一層あたりの敷均し厚が厚すぎたり、含水比管理が不適切であったりすると、転圧機械で締め固めても所定の密度が得られず、後の沈下を招きます。目視確認だけでなく、CBR試験や動的コーン貫入試験などによる定量的な確認を取り入れ、確実な品質管理を行うことが重要です。

裏込め材の洗掘・空洞化（吸出し現象）

排水計画が不十分なまま設置されると、継手部などから地中に浸入した雨水が、水路背面の裏込め土砂を洗い流してしまう「吸出し現象（洗掘）」が発生し、空洞化が進みます。構造物と地山の界面に空隙が生じると支持力が低下し、側方への土圧移動も相まって傾きや沈下が進行します。

荷重条件と周辺工事の影響

車両の片側通行による偏荷重、寒冷地での地盤凍上、隣接する掘削工事の影響などによっても沈下は進行します。特に民地内のインフラと公道が接する境界付近は、管理主体が異なるために調整が遅れがちになる傾向があります。関係者間での事前の情報共有と調整が有効です。

U字溝の地盤沈下対策工法について

工法選定の考え方とフローチャート

地盤性状と発生要因を正しく評価し、適切な工法を選定します。

• N値が小さく地下水位が高い → 支持力不足が懸念されるため、路盤改良や基礎コンクリートの増厚を検討。
• 洗掘・空洞化が主因 → 裏込め材の流出を防ぐため、裏込め注入充填と目地の止水強化、排水計画の見直しを実施。
• 上載荷重が大きい・製品が重い → 地盤への負荷を軽減するため、軽量U字溝や樹脂製水路の採用を検討。

代表的な対策工法の比較

工法	主な目的	適用条件	施工性	コスト感
路盤改良(安定処理)	支持力向上	軟弱地盤	中	中
砕石転圧(クラッシャ)	締固めと排水	表層改善	高	低
裏込め充填(モルタル/樹脂)	空洞化の抑制	洗掘	中	中
基礎コンクリート(捨てコン増)	底面の均一支持	不陸・ばらつき	中	中〜高
軽量U字溝採用	自重低減	支持力不足	高	中

メンテナンス性を考慮した設計上の工夫

清掃や点検作業の動線確保、伸縮目地や止水材の適切な配置を設計段階から織り込みます。排水経路は可能な限り直線化し、屈曲部や桝接続周辺は基礎を厚くするなど、構造的な強化を図ることで再発防止につながります。

規格・要領とのすり合わせ

自治体の標準仕様や設計要領で路盤厚や基礎寸法が定められていることがあります。発注者と早めに調整し、現場条件に合う妥当な仕様にしておきましょう。

路盤改良で支える対策と施工管理

セメント系安定処理のポイント

軟弱地盤に対しては、セメント系固化材等を用いた路床・路盤の安定処理が有効です。事前に配合試験を行い、必要な強度と耐久性を確認した上で、適切な含水比管理と均一な攪拌混合を確保します。改良厚は地盤の支持力、U字溝のサイズ、想定される交通荷重に合わせて設定し、過小設計とならないよう注意します。

施工時の品質管理

• 混合の均一性の確認（粒度ムラ・ダマの防止）
• 含水比の管理（過湿を避ける）
• 層厚管理と転圧回数の記録
• 養生期間の確保（早期載荷の回避）

ドレーン併用で排水性を確保

改良層の下部に暗渠排水やサンドドレーンなどを設置すると、地下水位上昇時にも安定性を保ちやすくなります。排水路の末端を明確にし、集水桝へ確実に接続してください。排水が滞留すると、地盤改良の効果が低減する恐れがあります。

施工の注意点とデメリット

セメント系安定処理は天候の影響を受けやすく、降雨時は品質がばらつく可能性があります。また、コンクリート構造物との境界部では剛性の差が生じるため、伸縮や凍上による変位を目地で吸収する設計が必要です。環境面では、改良土の再利用性が低下する点にも留意してください。

砕石転圧と基礎コンクリートで均一支持をつくる

砕石の選定と締固め

砕石（クラッシャランなど）は、透水性と締固め特性のバランスが重要です。C-40やC-80などを採用し、一層の仕上り厚を150mm以下として、最適な含水比のもと、振動プレートやランマー等で十分に締め固めます。各層で簡易的な密度確認試験（キャスポル等）を行うと、沈下防止により効果的です。

捨てコンクリートとレベリング

捨てコンクリートの打設により不陸を解消し、製品の設置精度を向上させます。レベリングモルタルで高さを微調整し、継手部や曲線部など応力が集中しやすい箇所は基礎コンクリートを増厚して補強します。正確な通り芯と排水勾配を確保することが、安定した排水機能の維持につながります。

荷重分散板と配筋の考え方

大型車両の通行が想定される水路では、荷重分散板の設置や基礎への配筋を検討し、曲げモーメントに対する耐力を向上させます。土圧と製品自重の合成荷重を考慮し、必要に応じて伸縮目地を設けて変形を吸収します。剛性を上げすぎるとかえってひび割れを招く場合があるため、適切なバランス設計が重要です。

裏込め充填と止水で空洞化を断つ

裏込め材の選定基準

裏込め注入材は、透水性、施工性、耐久性のバランスを考慮して選定します。モルタル系はコストが安定しており、樹脂系グラウト材は微細な空隙まで充填可能で、洗掘リスクが高い箇所に有効です。寒冷地では、硬化時の収縮が小さい材料を優先的に選択します。

注入計画と施工ステップ

• 空洞範囲を打音・小規模ボーリングで把握
• 下流側から段階注入し、逃げを確保
• 過剰圧入を避け、構造物の浮きを防止
• 充填後に排水の流れを点検

止水と目地のディテール

継手部には止水材やシール材を適切に配置し、外部からの浸水を抑制します。特に桝周辺は不同沈下によるひび割れが発生しやすいため、補強モルタルと弾性目地材を併用し、排水方向に段差が生じないよう丁寧に仕上げます。

清掃と維持管理

定期的な清掃活動で土砂堆積を防ぐことが、新たな洗掘の発生防止につながります。特に大雨や融雪期の前後に点検を行い、空洞音の有無や微小な変位を早期に発見することが重要です。維持管理計画は、設計段階から一体的に検討することが合理的です。

軽量U字溝・樹脂製の採用で沈下リスクを下げる

軽量製品の特徴と適用場面

軽量気泡コンクリート製や樹脂製（レジンコンクリート、FRP等）のU字溝は、自重が小さいため軟弱地盤においても地盤への負荷が少なく、沈下を抑制しやすい利点があります。人力での運搬・施工が可能な製品も多く、狭小地や大型重機の搬入が困難な現場で特に効果を発揮します。

採用にあたっては、自治体の仕様規定への適合を確認するとともに、カタログスペックだけでなく、類似条件下での採用実績なども参考にしましょう。

既設構造物との接続ディテール

既設のコンクリート製品と接続する場合は、目地を設けて剛性の違いによる影響を吸収します。接続部の高さはレベリング材で調整し、排水勾配が連続するように配置します。桝の蓋とU字溝天端のレベルを揃え、歩行者のつまずき防止にも配慮します。

コストとライフサイクル

初期導入コストは標準的なコンクリート製品より高くなる場合がありますが、長期的な沈下リスクが低減し、補修頻度が下がれば、ライフサイクルコスト全体での低減が期待できます。施工の省力化や工期短縮によるメリットも費用対効果の評価に含めます。

沈下後の補修手順と再発防止の考え方

調査から原因分離までの流れ

• レベル測量で沈下の分布を把握
• 掘削・試験で地盤と裏込めの性状を確認
• 排水経路と洗掘の有無を点検
• 複合要因として整理し、工法を組み合わせる

補修ステップの標準フロー

解体と再設置

損傷が著しい場合は、影響範囲を最小限に解体し、基礎地盤と路盤を再構築します。捨てコンクリートで不陸を整えた後、製品を再設置し、確実な裏込め充填と止水処理を行います。

リフティングとグラウト

沈下が軽微な場合、ジャッキアップ等で製品の水平レベルを回復させ、生じた空隙にグラウト材を充填して支持を回復させる方法も有効です。交通荷重が比較的小さい水路や、短期間での補修が必要な場合に適しています。

再発防止のための設計と管理

• 軟弱地盤では基礎コンクリートの増厚と改良の併用
• 継手・目地の止水強化と排水性の確保
• 交通荷重を見込み荷重分散板を採用
• 定期点検で微小変位の段階から対処

発注・調整時に押さえるべきポイント

管理主体と施工計画の共有

道路区域と民有地が交差する箇所の水路などは、県、市町村、民間企業などで管理区分が複雑に分かれる場合があります。工事着手前にそれぞれの役割分担と管理範囲、排水の接続計画について合意形成を図り、設置高さや勾配の基準を統一しておく必要があります。情報共有の不足は、適切な沈下対策を妨げる要因となります。

近接工事との干渉と仮設

隣接する建設工事の掘削や重機走行が予定されている場合、その影響で地盤が緩む可能性があります。必要に応じて、仮設の水路や防護工を設置し、水路への荷重負荷を回避する計画が必要です。適切な仮設排水計画や土留め工を設計し、洗掘の発生を抑制します。

品質記録とトレーサビリティ

• 転圧回数・含水比・層厚の記録
• 材料ロットと施工写真の整理
• 完了後のレベルデータの保存

これらの記録は、将来の補修や検証に役立ち、自治体や企業の監査にも対応しやすくなります。

維持管理計画の引継ぎ

施設引き渡し時に、推奨される清掃頻度、重点点検ポイント（桝接続部、目地等）、異常発見時の連絡体制などを明確に示します。運用段階で小さなひび割れや段差を早期に発見し補修できれば、大規模な沈下トラブルに発展する前に抑え込むことが可能です。最も費用対効果の高い沈下対策は、日常的な点検と早期対応の徹底にあります。

U字溝の地盤沈下についてよくある質問と回答

U字溝の沈下が小さい場合の簡易対処は？

沈下が軽微であれば、レベリングモルタル等で段差を修正し、目地部の止水強化や裏込めの部分的な充填を行った上で、経過観察とすることが可能です。ただし、沈下が進行する場合は、基礎地盤からの抜本的な見直しが必要です。

軟弱地盤での最適な組合せは？

地盤条件によりますが、一般的には「路盤改良（安定処理）」による支持力向上、「基礎コンクリート増厚」による荷重分散、そして「軽量U字溝」の採用による負荷軽減の併用が有効です。地下水位が高い場合は、必ずドレーン（暗渠排水工など）を併設してください。

桝（ます）周りの沈下対策はどうすれば良いですか？

桝はU字溝本体と接続され応力が集中しやすいため、桝直下および周辺の基礎コンクリートを増厚し、必要に応じて荷重分散板を設置して支持力を強化します。接続部の継手は可撓性（かとうせい）のある止水材で強化し、清掃口のメンテナンス性も確保します。

発注時に重視すべき仕様のポイントは？

「支持力の確保」「確実な排水性」「施工性（工期・コスト）」の3点です。コンクリート製品の強度だけでなく、目地の止水仕様や、使用する裏込め材の種類・品質規格まで特記仕様書等に明記することで、施工品質が安定します。

まとめ

U字溝の地盤沈下は、軟弱地盤、締固め不足、裏込めの空洞化が重なって発生します。対策の柱は、路盤改良で支持力を確保し、砕石転圧と基礎コンクリートで均一支持をつくり、裏込め充填と止水で洗掘を断つことです。さらに軽量製品で自重を抑えれば再発リスクを下げられます。大切なのは、原因を見極めて工法を組み合わせること、そして記録と維持管理を徹底することです。現場条件に合わせて着実に実装すれば、手戻りを防ぎ、長く安心して使える水路になります。
