ボックスカルバートとは？構造・種類・用途と活用事例を徹底解説

本記事では、ボックスカルバートの基本構造から種類、代表的な用途や活用事例、さらに採用時のメリットや注意点までわかりやすく整理します。
これを読むことで、資材選定や施工計画に役立つ知識が得られ、安心して現場判断ができるようになります。

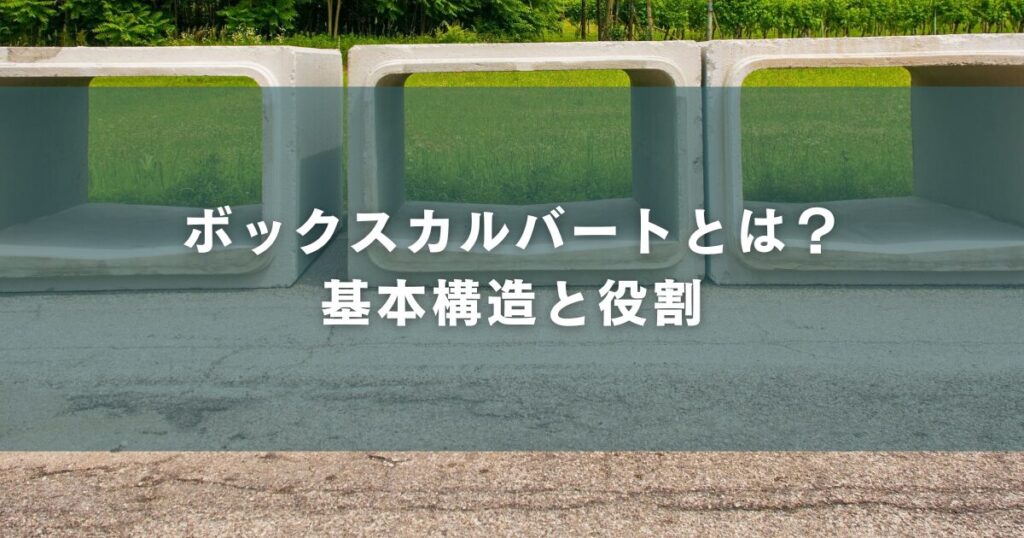

ボックスカルバートとは？基本構造と役割

道路や水路、地下通路などで広く採用されるボックスカルバートは、社会インフラを支える重要なコンクリート製品です。まずはその定義と基本的な構造を確認し、なぜ多くの現場で利用されているのかを整理していきます。

定義と基本構造（四角形断面の鉄筋コンクリート構造物）

ボックスカルバートとは、断面が四角形の鉄筋コンクリート構造物を指します。
内部に空間が確保されており、排水路や人が通る地下通路などに利用されます。主な特徴は次のとおりです。

このシンプルで強固な構造により、長期にわたり安定した使用が可能になります。

社会インフラで広く採用される理由（道路・水路・地下通路）

ボックスカルバートが公共工事や民間工事で多く採用される理由は、その多用途性と信頼性にあります。

こうした幅広い利用シーンは、都市の防災・交通安全・生活環境の維持に直結しています。

ボックスカルバートの種類と施工方式

ボックスカルバートは一見シンプルな箱型構造ですが、規格や形状、施工方法によっていくつかの種類に分かれています。ここでは代表的な分類と施工方式の違いを整理し、現場での選定に役立つ視点を示します。

種類（普通型・多連型・特殊型）と特徴

ボックスカルバートは、必要とされる流量や設置環境に応じて以下のように使い分けられます。

これらは国交省や協会の規格（例：150型、300型、600型など）に基づいて設計され、土かぶり量・荷重条件・断面寸法を考慮して選定されます。

プレキャストと現場打ちの違いと選定基準

施工方式は大きく「プレキャスト製品」と「現場打ち」に分けられ、それぞれ特徴があります。

施工方式	特徴	向いているケース
プレキャスト	工場製で品質が安定／天候の影響を受けにくい／工期短縮が可能／大型クレーンが必要になる場合あり／輸送寸法に制約	・標準寸法で対応可能な場合・品質と施工スピードを重視する場合
現場打ち	型枠を組んで現場で打設／自由度が高い／大型や特殊形状に対応可能／天候・養生期間に影響されやすい／品質は施工体制に依存	・大型断面が必要な場合・現場条件が特殊で柔軟対応が必要な場合

ボックスカルバートの主な用途と活用事例

ボックスカルバートは、その高い耐久性と施工性の良さから、多様な社会インフラ整備に採用されてきました。 特に道路や水路、農業用施設など、人々の生活や安全に直結する分野で重要な役割を果たしています。ここでは代表的な利用シーンを具体的に紹介します。

道路下排水・地下通路での活用

道路整備や都市インフラの分野で、ボックスカルバートは不可欠な存在です。

河川改修・農業用水路での活用

水の流れを安定させるための構造物としてもボックスカルバートは広く活用されています。

ボックスカルバートのメリットと最新動向

ボックスカルバートは、長寿命かつ効率的な施工が可能な構造物として社会インフラに広く採用されています。 従来からの耐久性や施工性の高さに加え、最新の技術開発によって、より多様な現場条件に対応できるよう進化しています。ここでは、その主なメリットと最新動向を解説します。

耐久性・耐震性と工期短縮のメリット

ボックスカルバートの大きな強みは、耐久性・耐震性・施工効率にあります。

【ボックスカルバートの主要メリットと効果一覧】

メリット	内容	期待される効果
耐久性	RC・PC構造で長寿命	長期利用可能・維持費低減
耐震性	継手の可とう性で追従	地震時の安全確保
工期短縮	プレキャストで迅速施工	人件費・仮設費削減

最新技術（高水密型・大断面化・施工機械化）

従来のメリットに加え、最新のボックスカルバートは技術革新によってさらに適用範囲を広げています。

ボックスカルバートの設計・施工における注意点

設計や施工の段階で基本的な注意点を押さえることは、長期的な耐久性と安全性を確保するうえで欠かせません。 特に基礎条件と接合部、水密性・耐震性に関する管理は、現場ごとに丁寧な対応が求められます。

基礎条件と接合部の施工上の留意点

ボックスカルバートを安定して設置するためには、地盤条件と部材の接合精度に配慮する必要があります。

基礎と接合部の施工は、後から補修するのが難しいため、初期段階での確実な施工が将来の安定性につながります。

水密性・耐震性確保と失敗防止策

水や地震に耐えられる構造を実現するには、水密性と耐震性を確保し、不具合を未然に防ぐことが大切です。

これらの配慮を積み重ねることで、ボックスカルバートは長期にわたり安心して利用できる社会インフラを支える存在となります。

FAQ｜ボックスカルバートに関するよくある質問

Q：ボックスカルバートのサイズはどのように決めるのですか？

用途や流す水量、設置する地盤条件によって必要な断面寸法が変わります。 道路下の排水用と農業用水路では求められる流量や耐荷重が異なるため、同じボックスカルバートでもサイズの選定基準は大きく変わります。一般的には設計段階で流量計算や荷重条件を精査し、最適な寸法が決定されます。

Q：ボックスカルバートは全国どこでも同じ規格で利用できますか？

全国ボックスカルバート協会規格を基準とした標準寸法は存在しますが、地域特性や自治体の施工基準によって追加条件が設けられるケースがあります。地震や豪雨リスクの高い地域では、特に耐震性や水密性の基準が厳しく設定されることもあります。

Q：ボックスカルバートを設置する際に必要な工期はどのくらいですか？

工期は施工方式や現場条件によって大きく変動します。プレキャスト製品を使用する場合は、工場製造済みの部材を据え付けるだけなので比較的短期間で完了できます。一方、現場打ちは型枠設置や養生期間が必要となるため、時間を要するのが一般的です。規模や現場条件を踏まえた事前計画が重要です。

まとめ

ボックスカルバートは道路下排水や地下通路、河川改修や農業用水路など幅広い現場で活用される重要なコンクリート製品です。
本記事では、その基本構造や種類、施工方式、用途、メリット、設計・施工上の注意点を整理しました。

設計段階で適切な種類や施工方法を選び、施工時に基礎や接合部の品質を確保することで、長期にわたる耐久性と安全性を実現できます。最新技術によって高水密性や大断面化、省力化施工も進み、社会インフラ整備での活躍がさらに期待されています。

ボックスカルバートを正しく理解することは、現場に最適な資材を選ぶ第一歩です。
