アーチカルバートとは？構造原理と強み・ボックスカルバートとの違いをわかりやすく解説

アーチカルバートは、上部をアーチ形状にすることで曲げモーメントを低減し、強度と施工性を両立した合理的な構造体です。
本記事では、構造原理から強み、ボックスカルバートとの比較、施工時の注意点までを整理。設計・施工担当者が選定時に押さえておきたい実務的な知識をわかりやすく解説します。

アーチカルバートとは？構造と原理をわかりやすく解説

アーチカルバートは、上部を曲線形状とした鉄筋コンクリート製のカルバート構造物で、道路下や下水道、共同溝など多様な地下構造に使用されます。ボックスカルバートに比べ、荷重を効率的に分散できる合理的な形状として近年注目されています。ここでは、その基本的な構造原理とボックス形との違いを整理します。

アーチ形状による荷重分散の仕組み

アーチカルバートは、上部を滑らかなアーチ形状にすることで、上からの荷重を軸方向の圧縮応力として側壁に伝える構造です。

平板構造では上板に曲げ応力が集中しますが、アーチ形では力が曲線に沿って分散するため、部材全体の曲げモーメント（部材がたわもうとする力）が小さくなります。結果として、設計上次のような効果が期待できます。

このような力の流れは、橋梁やトンネルのアーチ構造と同様に、曲線形状が応力を効率よく伝達する設計思想に基づいています。アーチカルバートは、土圧と上載荷重を側壁へと自然に分散させることで、安定した支持性能を発揮する構造といえます。

ボックスカルバートとの構造的違い

ボックスカルバートは、上部が平板で構成されるため、荷重が上板中央に集中しやすく、曲げ応力を受けやすい構造です。一方、アーチカルバートは上部が曲線を描き、荷重を圧縮力として側壁へ伝える特徴を持ちます。これにより、理論上、部材の曲げ応力を低減できる構造となります。

比較項目	アーチカルバート	ボックスカルバート
上部形状	アーチ形（曲線）	平板形（直線）
荷重伝達	軸方向圧縮力として側壁へ分散	上板に曲げ応力が集中
応力特性	曲げモーメントが小さく、応力分布が均一	曲げ応力が大きく、上板断面を厚く設計
構造の特徴	応力を流線状に伝える合理構造	剛構造として設計される一般形状

このように、アーチカルバートは上部の構造負担を軽減しつつ、圧縮応力を主体とした安定した荷重伝達が可能な点に特徴があります。ただし、実際の設計では、地盤条件や土被り厚などの外的要因によって応力状態が変化するため、現場条件に応じた適切な設計・検討が不可欠です。

▶ボックスカルバート記事へ内部リンク

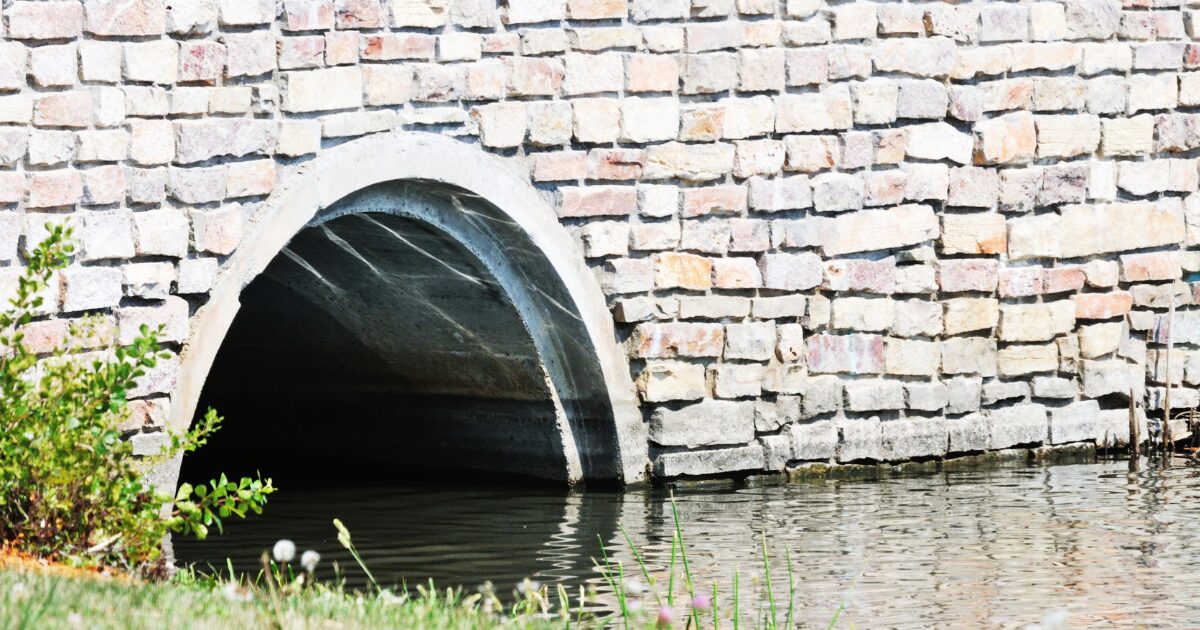

アーチカルバートの強み｜ボックスカルバートとの比較で見る合理性

アーチカルバートは、上部をアーチ形とする構造原理を活かし、強度・止水性・施工性・経済性のバランスに優れたコンクリート製品です。同じカルバート構造でも、ボックスカルバートとは力の伝わり方や施工方法が異なり、設計条件によっては大きな利点を発揮します。ここでは、構造的な理解を踏まえ、現場で評価される主な「強み」を整理します。

曲げモーメント低減による高強度・軽量化

アーチカルバートでは、上載荷重が曲線に沿って側壁へ伝わるため、上部に生じる曲げモーメントを小さく抑えられるのが特長です。
これにより、設計条件によっては以下のような効果が期待できます。

特に土被りが大きい区間やスパンの長い現場では、ボックスカルバートよりも応力分布が均一で、安定した構造設計が可能です。
ただし、軽量化やコンクリート削減の効果は、土被りや地盤条件、設計応力などの要素により異なります。

ゴム輪継手による高い止水性と施工効率

アーチカルバートでは、継手部にゴム輪（パッキン）を用いる接合方式が採用されることが一般的です。
従来のモルタル目地を用いる方式に比べ、次のような利点が確認されています。

また、ゴム輪の弾力により多少の不同沈下にも追従できるため、継手割れや漏水リスクを抑える構造的柔軟性を持ちます。
ただし、大きな変位を伴う場合や施工精度が確保されない場合は、止水性能が低下する可能性があるため、設計・施工管理の適正化が不可欠です。

経済性と環境適応性

アーチカルバートは、構造が圧縮応力主体で働くため、合理的な断面設計による経済性を発揮できます。設計条件によっては、ボックスカルバートに比べてコンクリート使用量を抑え、部材重量の軽減が期待できるケースもあります。

さらに、アーチ構造は地盤沈下や不均一な土被りにも安定して対応しやすく、荷重の偏りが少ない柔軟な構造です。そのため、地盤条件が多様な日本の現場において、経済性と適応性を両立しやすい構造体として評価されています。

下表は、一般的な傾向に基づくアーチカルバートとボックスカルバートの比較です。

項目	アーチカルバート	ボックスカルバート
構造	アーチ形で荷重分散、曲げモーメントが小さい	平板形で上板に荷重集中
止水性	ゴム輪継手により高い止水性能（施工品質に依存）	モルタル目地を使用、経年劣化の影響を受けやすい
施工性	モルタル不要で組立容易、工期短縮が期待できる	現場作業が多く、施工期間が長くなる傾向
経済性	条件によりコンクリート量削減・部材軽量化が可能	構造的に部材が厚く、コスト増になる場合も
環境適応性	地盤変化・沈下にある程度追従可能	剛構造で変位に対する追従性が低い傾向

※比較内容は一般的な傾向を示したものであり、設計条件や施工方法により性能は変動します。

このようにアーチカルバートは、構造上の合理性に加えて、施工・止水・経済性・環境対応の各面で総合的な利点を持つ構造体です。
現場条件に適した構造を選定することで、より高い効率性と信頼性を実現できます。

アーチカルバートの規格・用途・施工のポイント

アーチカルバートは、用途や設計条件に応じて複数の規格があり、道路下の共同溝や下水道など、多様な現場で採用されています。ここでは、代表的な種類と使用場面、さらに施工時に求められる精度管理と止水構造のポイントを整理します。

規格・種類と代表的な使用場面

アーチカルバートの規格は、一般的にI型・II型・特厚型に区分され、土被り厚や上載荷重の大きさに応じて使い分けられます。これに加えて、メーカーや設計指針によってA・P・Sなどの形式が細分化されており、用途や設置条件に応じて選定できるようになっています。（各形式の詳細は製品仕様書に準拠）

主な用途としては以下のような例が挙げられます。

アーチカルバートは上部をアーチ形、下部をボックス形状に近い平底構造としているため、基礎施工が安定しやすく、施工時の据付精度を確保しやすい設計となっています。また、プレキャスト製品として工場で高精度に製造されることから、現場では組立精度が品質を左右する重要な要素となります。

施工上の注意点と止水性確保のポイント

アーチカルバートの性能を安定して発揮させるには、継手部の施工精度と基礎支持条件の管理が不可欠です。特に、ゴム輪継手を採用する場合は、継手部の圧着状態を均一に保つことが求められます。

施工時の主な注意点は次の通りです。

止水構造の観点では、アーチカルバートはゴム輪継手方式により、モルタル目地を用いる従来方式よりも施工効率と止水性の両立がしやすいとされています。ただし、止水性能は施工精度や使用材料に大きく依存するため、確実な施工管理が必要です。

継手構造	特徴	止水性能	主な留意点
ゴム輪継手	弾力で密着し、モルタル不要で施工が容易。	高い（施工精度に依存）	ゴム輪の圧縮不足やずれに注意。
モルタル目地	充填・硬化による従来方式。材料費が低く調整が容易。	中程度（経年劣化あり）	乾燥収縮やひび割れに注意。

アーチカルバートは、工場製品としての寸法精度と現場施工の精度管理が両立して初めて、その止水性・耐久性が確保されます。
設計条件に応じた適切な規格の選定と、現場での接合精度の確保が、長期的な性能維持と品質向上の鍵となります。

まとめ

アーチカルバートは、上部を曲線形とすることで荷重を効率的に分散し、曲げモーメントを低減できる合理的な構造体です。ボックスカルバートに比べ、高い強度と止水性を両立しながら、施工性・経済性にも優れる点が大きな特徴といえます。規格や形状の選定により、多様な地盤条件や用途に対応できる柔軟性を持ち、下水道・共同溝・道路横断部など幅広い現場で採用が進んでいます。設計思想と施工管理の両面を適切に計画することで、アーチカルバートは安全性・耐久性・コスト効率を兼ね備えたインフラ構造として高い効果を発揮します。

---
